DF12D7G-GTEW

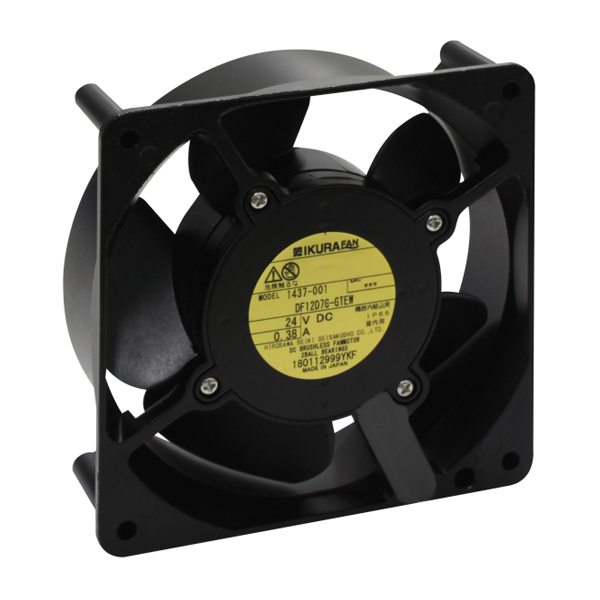

※製品写真は代表型式のものを使用しています。一部仕様や外観が異なる場合があります。
型式:DF12D7G-GTEW
シリーズ:DF12D-GTEW
カタログPDF
規格
| 分類 | 軸流ファン |
|---|---|
| 環境対策 | 防塵・防水型 |
| サイズ | □120×41 |
| フレームサイズ | □120 |
| フレーム厚さ | 41 |
| 相 | - |
| 電源 | DC |
| 電圧 [V] | 24 |
| 周波数 [Hz] | - |
| 入力 [W] | - |
|---|---|
| 電流 [A] | 0.38 |
| 回転数 [min-1] | 3100 |
| 最大風量 [ｍ3/min] | 2.88 |
| 最大風量 [CFM] | 101.7 |
| 最大静圧 [Pa] | 95.6 |
| 最大静圧 [inH2O] | 0.38 |
| 騒音 [dB(A)] | 47 |
| 質量 [kg] | 0.45 |
| 寿命 | - |
|---|
安全規格
| [UL] | [CE] | [c-ULus] | [TUV] | [PSE] |
|---|---|---|---|---|
| - | - | - | - | - |
仕様
| モーター形式 | DCブラシレスファン |
|---|---|
| 材質（羽根） | 樹脂 |
| 材質（フレーム/ケース） | アルミダイカスト |
| 材質（脚【ノンフレーム用】) | - |
| 絶縁階級 | E種120℃ |
| 軸受 | ボールベアリング |
| 使用温度範囲 | -10～+60 |
| 使用湿度範囲 | RH98%以下(結露無き事) |
| 保存温度範囲 | -30～+85 |
| 保存湿度範囲 | RH20～85%(結露無き事) |
| IPコード | IP65 |
|---|---|
| 使用電圧範囲 | 電圧変動含み±15%以内、連続運転：定格電圧以下 |
| 保護方式 | 電流カットラッチ型 |
| 騒音特性 | 機器表面（吸込口中心線上）より1.0m |
| 風量～静圧特性 | ダブルチャンバー方式（AMCA210） |
| 絶縁耐圧 | AC1000V/1分又はAC1200V/1秒（漏れ電流0.5mA以下、常温・常湿、50Hz） |
| 絶縁抵抗 | DC250Vメガーにて10MΩ以上（常温・常湿） |
| リード線仕様 | UL AVLV2 AWG24 +赤、－黒 |
※センサー記号 L：ロック検出センサー（ノーマルクローズ） L-NO：ロック検出センサー（ノーマルオープン）
■特長 長寿命（期待10万時間）、防塵・防水（IP65）
※取付姿勢
製品ラベル（吐出側）面を上にして設置した場合、水のかかる量によっては、羽根中央の内側円筒部に水がたまる
可能性がありますので、御採用前に確認をお願い致します。
オプション1
| 品名 | フィンガーガード |
|---|---|
| 型式 | IG-120 |
 |
|
