4002

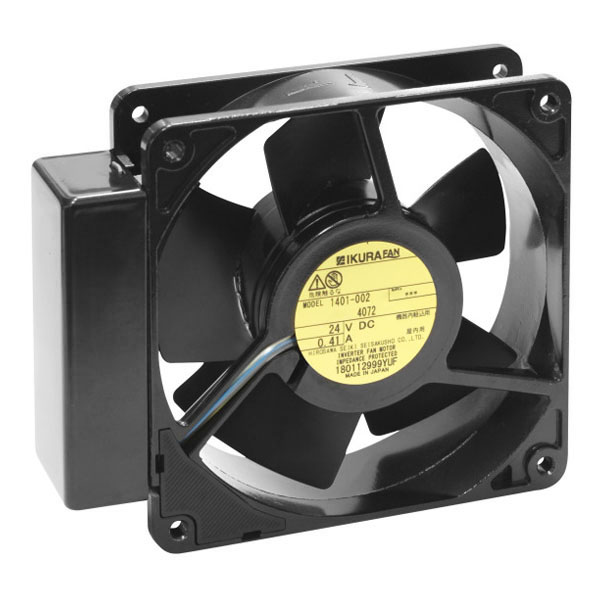

※製品写真は代表型式のものを使用しています。一部仕様や外観が異なる場合があります。
型式:4002
シリーズ:4072
カタログPDF
規格
| 分類 | 軸流ファン |
|---|---|
| 環境対策 | 標準型 |
| サイズ | □120×38 |
| フレームサイズ | □120 |
| フレーム厚さ | 38 |
| 相 | - |
| 電源 | DC |
| 電圧 [V] | 100 |
| 周波数 [Hz] | - |
| 入力 [W] | - |
|---|---|
| 電流 [A] | 0.105 |
| 回転数 [min-1] | 2750 |
| 最大風量 [ｍ3/min] | 2.21 |
| 最大風量 [CFM] | 78.04 |
| 最大静圧 [Pa] | 45.37 |
| 最大静圧 [inH2O] | 0.18 |
| 騒音 [dB(A)] | 42 |
| 質量 [kg] | 0.75 |
| 寿命 | - |
|---|
| センサ | |
|---|---|
ファンセンサー資料をご確認ください。 |
|
安全規格
| [UL] | [CE] | [c-ULus] | [TUV] | [PSE] |
|---|---|---|---|---|
| - | - | - | - | - |
仕様
| モーター形式 | インバータ |
|---|---|
| 材質（羽根） | 金属 |
| 材質（フレーム/ケース） | アルミダイカスト |
| 材質（脚【ノンフレーム用】) | - |
| 絶縁階級 | E種120℃ |
| 軸受 | ボールベアリング |
| 使用温度範囲 | -10～+60 |
| 使用湿度範囲 | RH35～85%(結露無き事) |
| 保存温度範囲 | -30～+80 |
| 保存湿度範囲 | RH20～85%(結露無き事) |
| IPコード | - |
|---|---|
| 使用電圧範囲 | 連続運転：定格電圧以下 電圧変動：4042：DC11～14.5V 4072：DC21～28V 4092：DC42～56V 4002：DC87～120V 4002B：DC100～135V ※電源リップル率は5％p-p（at100Hz）以下でご使用下さい |
| 保護方式 | インピーダンスプロテクト |
| 騒音特性 | 機器表面（吸込口中心線上）より1.5m |
| 風量～静圧特性 | ダブルチャンバー方式（AMCA210） |
| 絶縁耐圧 | AC1500V/1分又はAC1800V/1秒（漏れ電流0.5mA以下、常温・常湿、50Hz） |
| 絶縁抵抗 | DC500Vメガーにて100MΩ以上（常温・常湿） |
| リード線仕様 | - |
| アース仕様 | |
|---|---|
三端子のアースピンは内部でフレームに接続されています |
|
■特長 磁気センサー、マグネットを使用しない金属羽根のDCブラシレスファンモーター
